Intercambiador de calor volumétrico de la serie JXRV-03/04

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

JXRV-03, los intercambiadores de calor volumétricos de la serie JXRV-04 son nuevos intercambiadores de calor patentados importados de institutos de diseño arquitectónico profesional. Aplicar al sistema de calefacción de agua caliente de edificios generales industriales y civiles, el medio de calor es vapor o agua caliente a alta temperatura (el tipo de medio de calor se indica cuando se selecciona el diseño).

Las características son las siguientes:

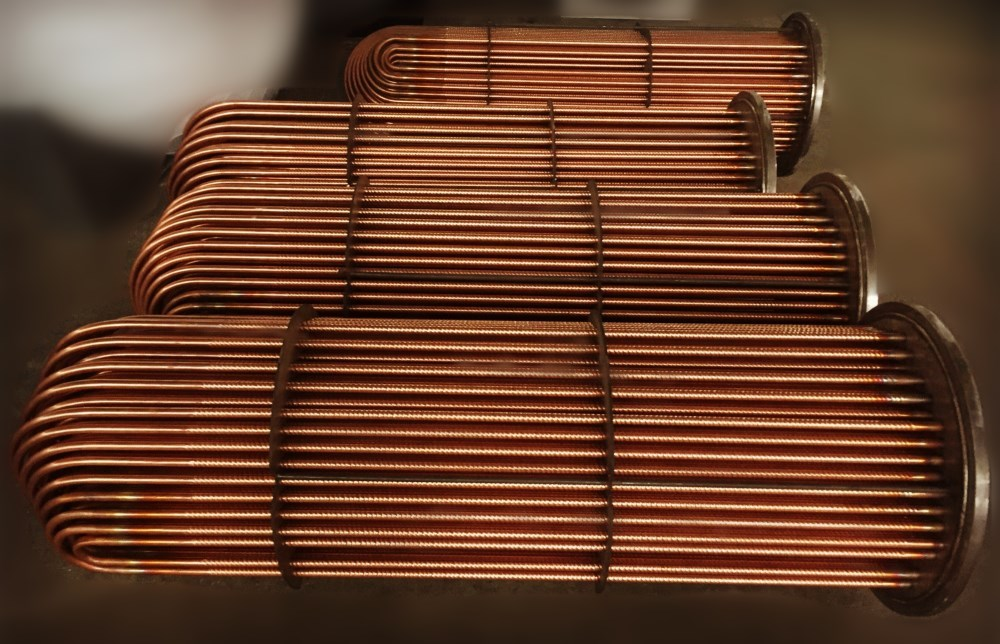

1. Adoptar el haz de intercambio de calor de diámetro pequeño y el intercambio de calor secundario de medio calor;

2. Los dispositivos de desviación de flujo y bloqueo de flujo adicionales se instalan en el tanque para mejorar significativamente el coeficiente de transferencia de calor;

3. El uso de nuevos paquetes de tubos de intercambio de calor, múltiples procesos, alta utilización de medios de calor y ahorro de energía;

4. La caída de temperatura del medio de calor es grande, 1.2-2 veces la de tanques estándar similares;

5. El área de agua fría es pequeña, y la tasa de utilización de volumen alcanza el 90%.


Instrucciones de diseño

1. La temperatura de la salida de agua caliente no debe ser superior a 75. En uso real, para retrasar la escala, la temperatura del agua caliente debe controlarse a 50-60 ° C. Para que la operación sea más segura, se debe instalar una válvula de trampa en el tubo de salida de medio calor.

2. Material: la cubierta se puede hacer de acero inoxidable (SUS304, SUS316L, SUS2205) o forro de acero al carbono SUS304, forro de acero al carbono SUS316L, acero al carbono según los requisitos del usuario

El revestimiento interno es SUS444, el acero al carbono está bordeando el cobre; Los materiales de tubo en U Intercambio de calor se dividen en tubo de cobre rojo, tubo de acero inoxidable SUS304 y tubo de acero inoxidable SUS316.

3. El producto JXRV-03 adopta cojinetes de montar de acero, generalmente hechos de muelles de hormigón con una altura de H = 300 mm;

RV-04 adopta el soporte de tipo de soporte, que generalmente está hecho de contrafuertes de concreto con una altura de H = 200 mm.

4. El intercambiador de calor debe estar equipado con dispositivos de seguridad. Cuando se instala la válvula de seguridad, la presión de apertura de la válvula de seguridad no debe exceder la presión de diseño (declare al ordenar la válvula de seguridad), y la instalación y el uso de la válvula de seguridad deben ser

Cumplir con las regulaciones nacionales relevantes.



JXRV-03 Parámetros técnicos principales del intercambiador de calor de volumen horizontal

_1.5s _3s _5s _8s _10s _15s _1.5h _3h _5h _8h _10h _15h
Vapor saturado Agua de temperatura alta / baja
Volumen (M3) 1.5 3 5 8 10 15 1.5 3 5 8 10 15
Q (m3 / h) 1.5 ~ 3.4 3 ~ 6 5 ~ 10 8 ~ 10 10 ~ 18 15 ~ 24 1.5 ~ 2 2 ~ 4 4 ~ 6 7 ~ 9 9 ~ 11 13 ~ 17
Des.pre
(MPa)		 Cascarón 0.6 / 1.0 / 1.6 0.6 / 1.0 / 1.6
Tubo 0.4 / 0.6 / 1.0 0.4 / 0.6 / 1.0
Tubo OD * pared gruesa.
(Mm)		 Φ19 × 1.0 Φ19 × 1.0
Max.leng. 2200 2530 3300 3300 3510 4230 2200 2530 3300 3400 3510 4230
F (m2) A 5.23 7.5 13.26 19.2 22.4 33.4 6.2 15.2 20.1 27.7 34.8 44.9
B 3.86 4.5 9.83 14.3 18.7 23.9 4 12.4 16.4 22.3 27.2 34.4
C

5.9 10.8 14.4 19.6

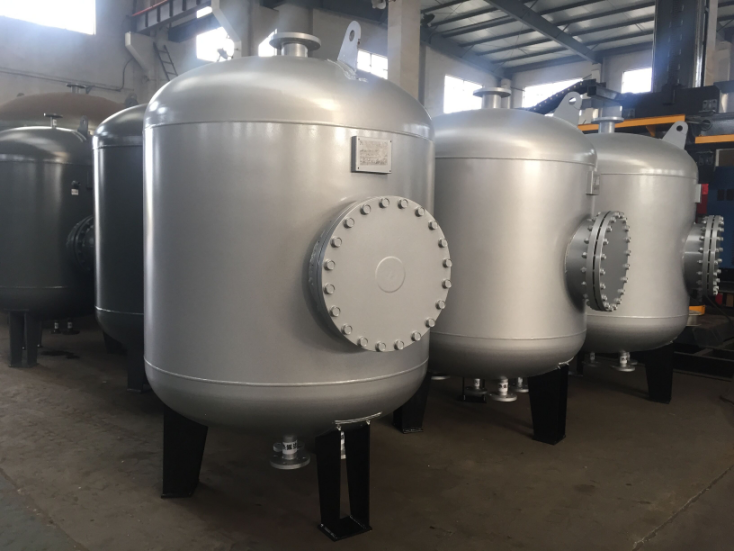

JXRV-04 Parámetro técnico principal del intercambiador de calor de volumen vertical

V (m3) Des. Pre. φ (mm) MMM) G (kg) De intercambio de calor
Haz de tubos		 Q (m3 / h)
PD Pt L (mm) F (m2) Saturado
Vapor		 70-80 ℃
agua		 85-95 ℃
agua
JXRV-04-1.5 1.5 0.6 0.4 ~ 1.6 1200 1848 789 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 1856 895
1.6 1894 895
JXRV-04-2 2 0.6 0.4 ~ 1.6 1200 2248 875 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 2256 1006
1.6 2294 1006
JXRV-04-2.5 2.5 0.6 0.4 ~ 1.6 1200 2698 962 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 2706 1117
1.6 2744 1117
JXRV-04-3 3 0.6 0.4 ~ 1.6 1200 3148 1048 1320 10.7
8.9
7.1
5.9		 7.4 ~ 10.28
6.16 ~ 8.56
4.98 ~ 6.82
4.08 ~ 5.87		 3.84 ~ 5.75
3.19 ~ 4.79
2.58 ~ 3.81
2.11 ~ 3.17		 4.42 ~ 6.63
3.67 ~ 5.5
2.97 ~ 4.4
2.43 ~ 3.64
1 3156 1226
1.6 3194 1226
JXRV-04-3.5 3.5 0.6 0.4 ~ 1.6 1600 2365 1310 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6.95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2403 1310
1.6 2411 1498
JXRV-04-4 4 0.6 0.4 ~ 1.6 1600 2615 1383 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6.95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2653 1383
1.6 2661 1586
JXRV-04-4.5 4.5 0.6 0.4 ~ 1.6 1600 2815 1491 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6.95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 2853 1491
1.6 2861 1718
JXRV-04-5 5 0.6 0.4 ~ 1.6 1600 3215 1546 1720 13.1
10.9
8.8
7.3		 10.3 ~ 14.4
8.6 ~ 12
6.95 ~ 9.68
5.76 ~ 8.03		 4.7 ~ 7.04
3.9 ~ 5.86
3.15 ~ 4.73
2.62 ~ 3.92		 5.41 ~ 8.11
4.49 ~ 6.73
3.63 ~ 5.44
3.01 ~ 4.52
1 3253 1546
1.6 3261 1785
JXRV-04-5.5 5.5 0.6 0.4 ~ 1.6 1800 2893 1763 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 2931 1763
1.6 2943 2016
JXRV-04-6 6 0.6 0.4 ~ 1.6 1800 3093 1946 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3131 1846
1.6 3143 2117
JXRV-04-6.5 6.5 0.6 0.4 ~ 1.6 1800 3293 1930 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3331 1930
1.6 3343 2218
JXRV-04-7.5 7 0.6 0.4 ~ 1.6 1800 3343 2012 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3481 2012
1.6 3493 2318
JXRV-04-7.5 7.5 0.6 0.4 ~ 1.6 1800 3643 2095 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3681 2095
1.6 3693 2420
JXRV-04-8 8 0.6 0.4 ~ 1.6 1800 3843 2178 1920 19.7
16
11.8
9.2		 15.52 ~ 21.1
12.6 ~ 17.6
9.3 ~ 12.9
7.3 ~ 10.1		 7.1 ~ 10.6
5.7 ~ 8.6
4.2 ~ 6.3
3.3 ~ 5		 8.8 ~ 13.2
6.6 ~ 9.6
4.9 ~ 7.3
3.8 ~ 5.7
1 3881 2178
1.6 3893 2520
JXRV-04-8.5 8.5 0.6 0.4 ~ 1.6 2000 3254 2230 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7.9 ~ 10.9		 7.7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9.6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3262 2230
1.6 3274 2913
JXRV-04-9.5 9 0.6 0.4 ~ 1.6 2000 3454 2282 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7.9 ~ 10.9		 7.7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9.6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3462 2282
1.6 3474 2983
JXRV-04-9.5 9.5 0.6 0.4 ~ 1.6 2000 3654 2352 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7.9 ~ 10.9		 7.7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9.6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3662 2352
1.6 3674 3083
JXRV-04-10 10 0.6 0.4 ~ 1.6 2000 3854 2440 2120 21.4
17.4
12.8
9.93		 16.9 ~ 22.9
13.7 ~ 19.1
10.1 ~ 14
7.9 ~ 10.9		 7.7 ~ 11.5
6.2 ~ 9.4
4.5 ~ 6.8
3.6 ~ 5.4		 9.6 ~ 14.3
7.2 ~ 10.4
5.3 ~ 7.9
4.1 ~ 6.2
1 3862 2440
1.6 3874 3213
JXRV-04-11 11 0.6 0.4 ~ 1.6 2400 3254 3589 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6.6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7.7 ~ 12.6
5.52 ~ 8.76
1 3266 3589
1.6 3302 4766
JXRV-04-12 12 0.6 0.4 ~ 1.6 2400 3504 3740 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6.6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7.7 ~ 12.6
5.52 ~ 8.76
1 3516 3740
1.6 3552 5009
JXRV-04-13 13 0.6 0.4 ~ 1.6 2400 3704 3862 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6.6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7.7 ~ 12.6
5.52 ~ 8.76
1 3716 3862
1.6 3752 5204
JXRV-04-14 14 0.6 0.4 ~ 1.6 2400 3954 4014 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6.6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7.7 ~ 12.6
5.52 ~ 8.76
1 3966 4014
1.6 4002 5446
JXRV-04-15 15 0.6 0.4 ~ 1.6 2400 4154 4136 2520 31.1
26.2
18.65
13.4		 23.2 ~ 30.3
19.5 ~ 27.5
14.5 ~ 21.8
10.4 ~ 14.6		 10.5 ~ 16.7
8.8 ~ 13.8
6.6 ~ 10.9
4.3 ~ 7.24		 12.4 ~ 16.2
10.4 ~ 16.2
7.7 ~ 12.6
5.52 ~ 8.76
1 4166 4136
1.6 4202 5680


图片 32
