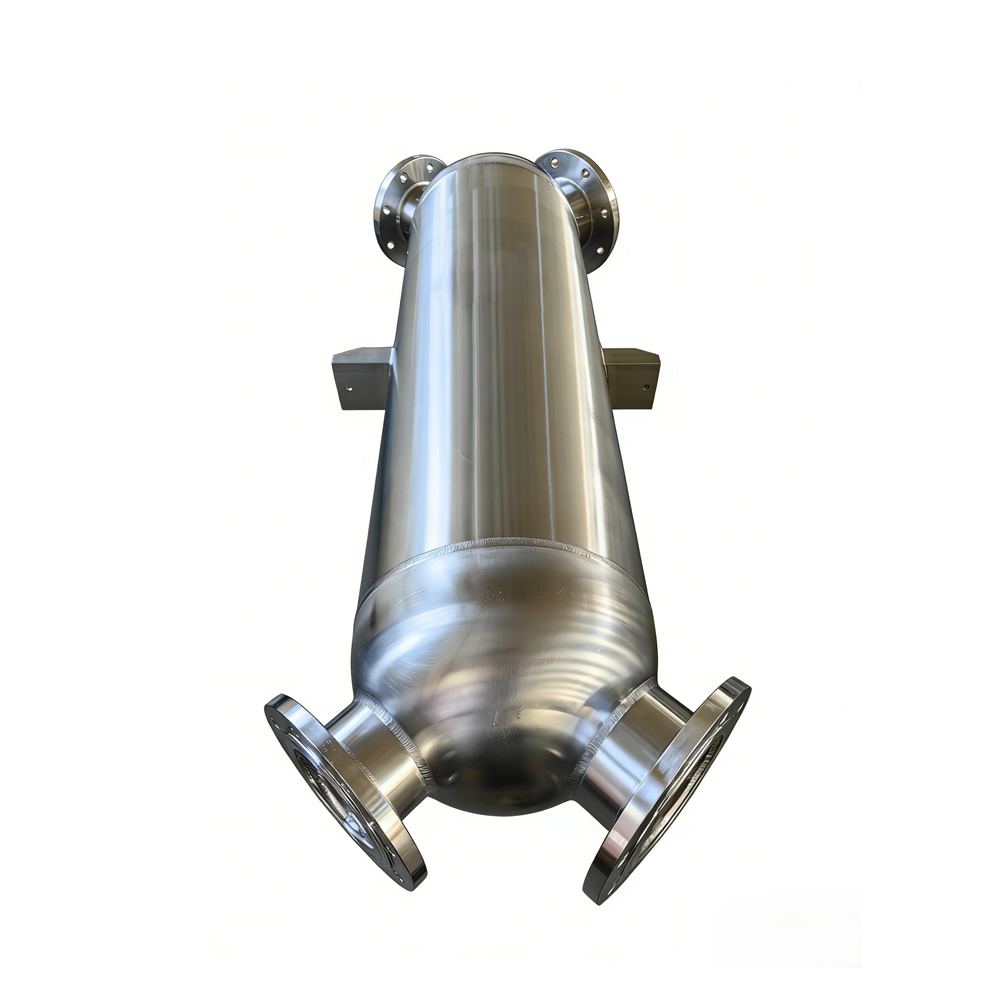

Intercambiador de calor tubular enrollado en espiral de calidad alimentaria
Se trata de un equipo de propósito especial diseñado para el procesamiento de alimentos y bebidas, que cumple con estrictos requisitos de higiene y una transferencia de calor de alta eficiencia. Es ampliamente utilizado en esterilización, concentración, enfriamiento y otros procesos.
Estructura central y materiales
Estructura general
Compuesto por un cilindro central, haces de tubos roscados enrollados en espiral inverso multicapa, carcasa de acero inoxidable, bridas de entrada/salida y sistema de sellado. Los haces de tubos adyacentes están enrollados de forma inversa para formar canales de flujo en espiral continuos, logrando una transferencia de calor pura en contracorriente/multicorriente entre el lado del tubo y el lado de la carcasa. Cuenta con una estructura estéril totalmente soldada para evitar el desprendimiento de la placa de tubos y la contaminación cruzada de los medios.
**Estándares de materiales de calidad alimentaria
Tubos de intercambio de calor: normalmente de acero inoxidable 316L (diámetro del tubo de 8 a 12 mm, ángulo de espiral de 3° a 20°), resistentes a la limpieza con ácidos y álcalis sin precipitación de metales pesados; El material de titanio es opcional para condiciones de trabajo de alto nivel.
Superficies internas y externas: pulido espejo (Ra ≤ 0,8 μm), sin callejones sin salida, fácil de limpiar CIP/SIP.
Cumple con estándares de certificación de higiene alimentaria como FDA, EHEDG, 3-A y GMP.
Principio de funcionamiento y ventajas de rendimiento
Mecanismo de transferencia de calor mejorado
El fluido produce una circulación secundaria bajo la fuerza centrífuga en el canal espiral, formando fuertes turbulencias y destruyendo la capa límite térmica. El coeficiente de transferencia de calor puede alcanzar 12.000-14.000 W/(m²·K), 2-3 veces mayor que el de los intercambiadores de calor de carcasa y tubos tradicionales. Tiene una gran área de transferencia de calor por unidad de volumen, solo 1/10 de los equipos tradicionales bajo la misma carga.
Antiincrustante y Autolimpiante
La alta tensión de corte (15–20 Pa) del flujo en espiral inhibe la deposición de proteínas, pectinas y sarro de azúcar, con un bajo factor de ensuciamiento y un ciclo de limpieza significativamente prolongado (hasta 6 meses en algunos casos).
Control preciso de la temperatura
Adecuado para esterilización a temperatura ultraalta (UHT). El calentamiento y enfriamiento rápidos reducen la pérdida de nutrición y sabor de los alimentos. Admite la transferencia de calor simultánea con grandes diferencias de temperatura y múltiples medios.
Aplicaciones típicas
Productos lácteos: pasteurización, esterilización UHT de leche y yogur, concentración de suero y enfriamiento;
Bebidas y jugos: evaporación y enfriamiento de jugos concentrados, esterilización instantánea de bebidas de té, enfriamiento de bebidas carbonatadas;
Elaboración de cerveza: enfriamiento de mosto, control de temperatura del líquido de fermentación, enfriamiento de cerveza fina;
Salsas y condimentos: concentración de pasta de tomate, calentamiento/enfriamiento de almíbar.
Puntos clave de selección y mantenimiento
Parámetros de selección
Caudal de procesamiento, temperatura de entrada y salida, presión, viscosidad, contenido de partículas, medio de limpieza CIP y temperatura. Se debe comprobar la caída de presión y el área de transferencia de calor para evitar daños materiales por cizallamiento.
Limpieza y Validación
Estándar equipado con puertos CIP (limpieza in situ) y SIP (esterilización in situ). Se requieren pruebas microbianas periódicas y una nueva inspección de la rugosidad de la superficie. Los agentes de limpieza con contenido excesivo de cloro están estrictamente prohibidos para evitar la corrosión del 316L.
Cumplimiento
Se deben proporcionar certificados de materiales, registros de soldadura, informes de certificación de higiene e informes de pruebas de fugas.
Comparación con intercambiadores de calor tradicionales
En comparación con los intercambiadores de calor tradicionales de carcasa y tubos y de placas, sus ventajas radican en su antiincrustante, resistencia a altas temperaturas y presiones y un diseño higiénico sin salida. La desventaja es una mayor inversión única que los intercambiadores de calor de placas, pero un menor consumo de energía a largo plazo y costos de mantenimiento, especialmente adecuados para medios alimentarios de alta viscosidad y que se ensucian fácilmente.
