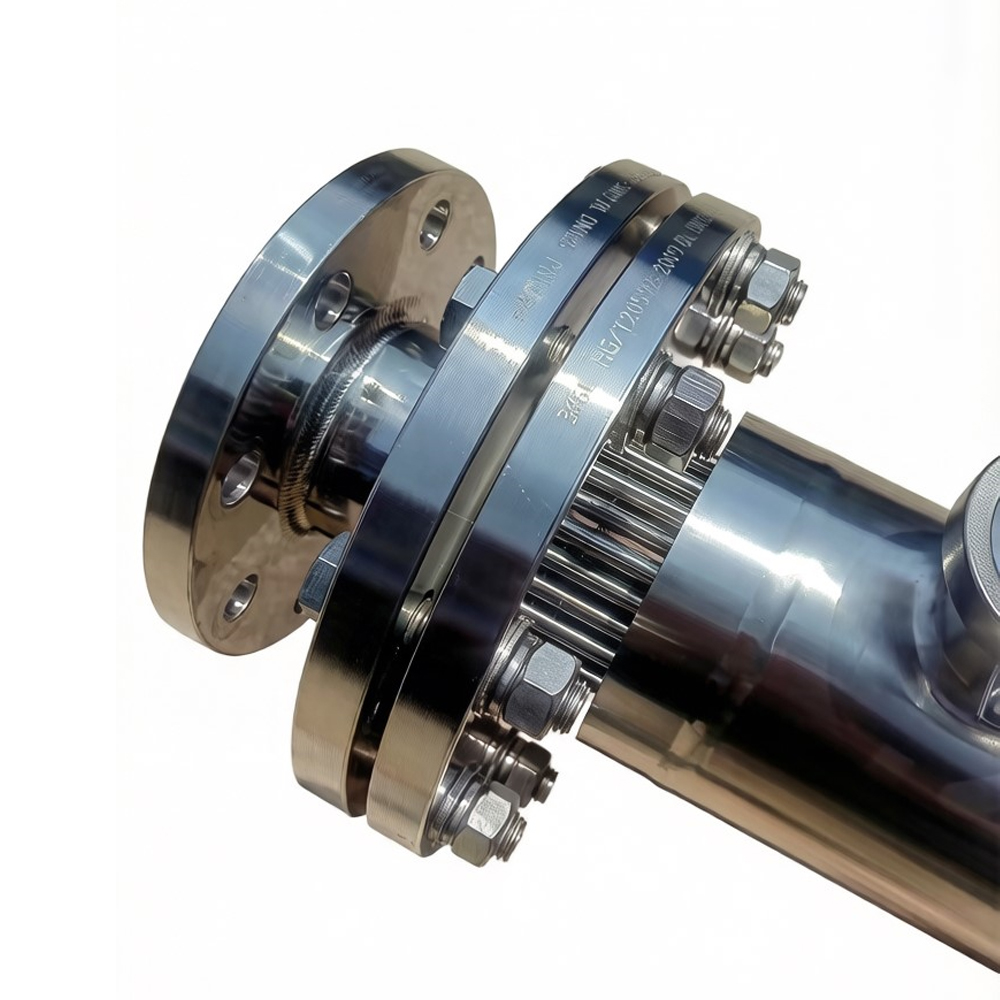

Intercambiador de calor de láminas de doble tubo estéril

Introducción al intercambiador de calor de láminas de doble tubo
Los intercambiadores de calor de láminas de tubos dobles (también conocidos como intercambiadores de calor DTS o intercambiadores de calor tipo P) son versiones de seguridad mejorada de los intercambiadores de calor de carcasa y tubos. Su principal ventaja es el doble aislamiento y la cero contaminación cruzada, lo que los convierte en equipos estándar para condiciones de trabajo de alta higiene o alto riesgo.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Descripción del producto

Introducción al intercambiador de calor de láminas de doble tubo

Los intercambiadores de calor de láminas de tubos dobles (también conocidos como intercambiadores de calor DTS o intercambiadores de calor tipo P) son versiones de seguridad mejorada de los intercambiadores de calor de carcasa y tubos. Su principal ventaja es el doble aislamiento y la cero contaminación cruzada, lo que los convierte en equipos estándar para condiciones de trabajo de alta higiene o alto riesgo.

1. Estructura central

Placas de doble tubo + cámara de aislamiento
Se instalan dos láminas de tubos interior y exterior paralelas en cada extremo, con un espacio de 10 a 50 mm para formar una cámara de aislamiento independiente (cámara de detección de fugas).
Cada tubo de transferencia de calor pasa a través de ambas placas de tubos y se fija mediante expansión y soldadura.
La cámara de aislamiento puede estar abierta a la atmósfera, conectada a una válvula de ventilación/drenaje o equipada con sensores de presión/nivel de líquido para monitoreo de fugas en línea.
Componentes estándar
Carcasa, haz de tubos, canal, placa deflectora, bridas de entrada y salida.
Los materiales suelen ser acero inoxidable 316L, Hastelloy y otras aleaciones resistentes a la corrosión.
Para aplicaciones farmacéuticas, a menudo se aplica el pulido electrolítico o la pasivación.

2. Principio de funcionamiento

Transferencia de calor
Igual que los intercambiadores de calor de carcasa y tubos convencionales: los fluidos del lado del tubo y del lado de la carcasa fluyen en contracorriente o en contracorriente, y el calor se transfiere a través de la pared del tubo.
Antifugas y anticontaminación
Si se produce una fuga en la placa del tubo interior o en la junta del tubo, el medio solo fluirá hacia la cámara de aislamiento en lugar de mezclarse directamente con el otro fluido.
Las fugas se pueden detectar rápidamente mediante cambios de presión o nivel de líquido en la cámara, evitando contaminación o incidentes de seguridad.

3. Ventajas y limitaciones clave

Ventajas

La estructura de doble barrera elimina la contaminación cruzada, cumpliendo con estándares estrictos como GMP y FDA.
La cámara de aislamiento admite monitoreo en tiempo real, respuesta rápida a fugas y reduce el tiempo de inactividad y los riesgos de cumplimiento.
La cámara de aislamiento se puede llenar con un medio amortiguador neutro para reducir la diferencia de presión y prolongar la vida útil.

Limitaciones

Mayor coste de fabricación y compra que los intercambiadores de láminas de un solo tubo.
Mayores requisitos de precisión de mecanizado.
Tamaño y espacio de instalación ligeramente mayores.
Procedimientos de mantenimiento más complejos que requieren una operación profesional.

4. Aplicaciones típicas

Farmacéutica y biotecnología: calentamiento, enfriamiento, esterilización para inyecciones, vacunas, hemoderivados, API estériles.
Alimentos y bebidas: Leche esterilizada, concentración de jugo, procesamiento de jarabe de alta pureza.
Industria nuclear y química: Intercambio de calor para fluidos radiactivos, tóxicos, inflamables o explosivos.
Semiconductor: control de temperatura para agua ultrapura y productos químicos de alta pureza.

5. Puntos de selección y diseño

Aclare primero la compatibilidad del medio, el nivel de riesgo de fuga y los estándares de higiene.
La cámara de aislamiento debe estar equipada con un puerto de drenaje y una interfaz de sensor.
La conexión de placa de tubo a tubo (expansión + soldadura) y la calidad de la soldadura son puntos de control clave.
Diseño y certificación según ASME, PED, GMP y otras normas.
