Descripción del Producto:

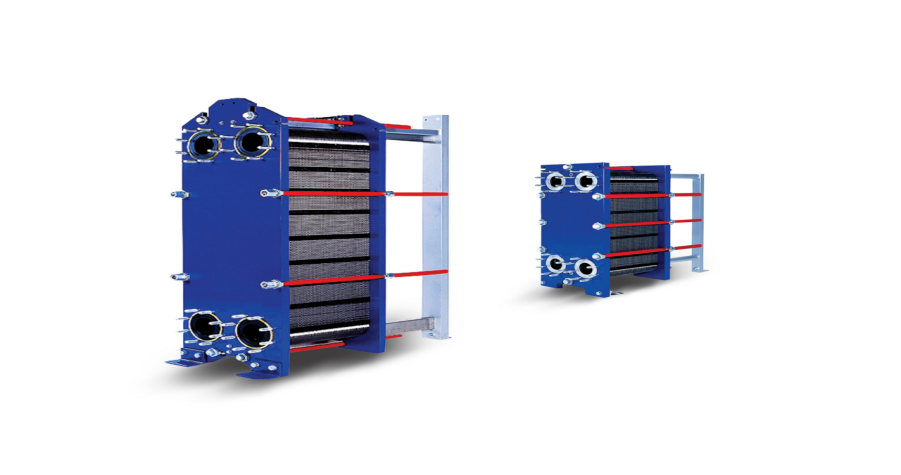

El intercambiador de calor de la placa paralelo 70 para la refrigeración ofrecido por Shanghai Jiangxing Chemical Equipment Co., Ltd. es un intercambiador de calor altamente eficiente diseñado para transferir calor entre dos fluidos. Utiliza placas de metal que aumentan el área de superficie disponible para la transferencia de calor, lo que resulta en un mejor rendimiento del intercambio de calor. Este intercambiador de calor de la placa ofrece varias ventajas sobre los intercambiadores de calor convencionales, que incluyen alta eficiencia de transferencia de calor, baja pérdida de presión, estructura compacta, fácil ensamblaje y desmontaje, control de temperatura sensible, alta flexibilidad de funcionamiento y larga vida útil.
El material del marco de este intercambiador de calor está disponible en opciones de acero de carbono o acero inoxidable, proporcionando durabilidad y resistencia a la corrosión. Las opciones del material de la placa incluyen SS304, SS316L, Titanio, SMO254 y Hastelloy C276, lo que permite la compatibilidad con diversos fluidos y condiciones de funcionamiento. El grosor de la placa varía de 0.5 mm a 1 mm, ofreciendo flexibilidad en los requisitos de transferencia de calor. Los materiales de la junta como NBR, EPDM, HNBR, HEPDM, Viton A y Viton G se utilizan para garantizar un sellado confiable. La presión de diseño del intercambiador de calor es de 1.0 MPa, y sufre pruebas en 1.25 MPa para garantizar su integridad y rendimiento.
Preguntas frecuentes (relacionadas con intercambiadores de calor de placa):
¿Cómo funciona un intercambiador de calor de placa?
Un intercambiador de calor de placa funciona usando placas de metal para transferir el calor entre dos fluidos. Los fluidos fluyen a través de canales separados formados por los espacios entre las placas. A medida que los fluidos pasan a través de estos canales, el calor se intercambia a través de las placas, facilitada por la gran superficie proporcionada por las placas. Esta eficiente transferencia de calor ocurre sin contacto directo entre los fluidos, asegurando el funcionamiento sin contaminación.
¿Cuáles son las ventajas de usar un intercambiador de calor de placa?
Los intercambiadores de calor de la placa ofrecen varias ventajas sobre los intercambiadores de calor convencionales:
Alta eficiencia de transferencia de calor: la gran superficie de las placas permite un intercambio de calor eficiente.
Pérdida de baja presión: los pasajes de flujo de fluido en los intercambiadores de calor de la placa están diseñados para minimizar la caída de presión.
Estructura compacta: los intercambiadores de calor de la placa tienen una huella pequeña, haciéndolos eficientes en el espacio.
ENEMBLADO ESTACE EN MANTENER: El diseño modular de los intercambiadores de calor de la placa permite un fácil mantenimiento y limpieza.
Control de temperatura sensible: los intercambiadores de calor de la placa responden rápidamente a los cambios de temperatura, lo que permite un control preciso.
Alta flexibilidad de funcionamiento: los intercambiadores de calor de la placa pueden manejar una amplia gama de caudales y diferenciales de temperatura.
Vida larga: con el mantenimiento adecuado, los intercambiadores de calor de la placa pueden tener una larga vida útil.
3. ¿Cómo selecciono el intercambiador de calor de la placa correcta para mi aplicación?
Para seleccionar el intercambiador de calor de placa apropiado, considere factores como:
Tipos de fluidos y compatibilidad: elija un material de placa y material de junta adecuado para los fluidos que se procesan.
Requisitos de transferencia de calor: determine la tasa de transferencia de calor y la diferencia de temperatura deseadas.
Tasas de flujo y caída de presión: considere los caudales de los fluidos y la caída de presión permitida.
Restricciones de espacio: evalúe el espacio disponible para la instalación.
Mantenimiento y limpieza: considere la facilidad de desmontaje y limpieza para fines de mantenimiento.
Consulte con un fabricante o proveedor del intercambiador de calor para obtener orientación experta en la selección del intercambiador de calor de la placa adecuada para su aplicación específica.

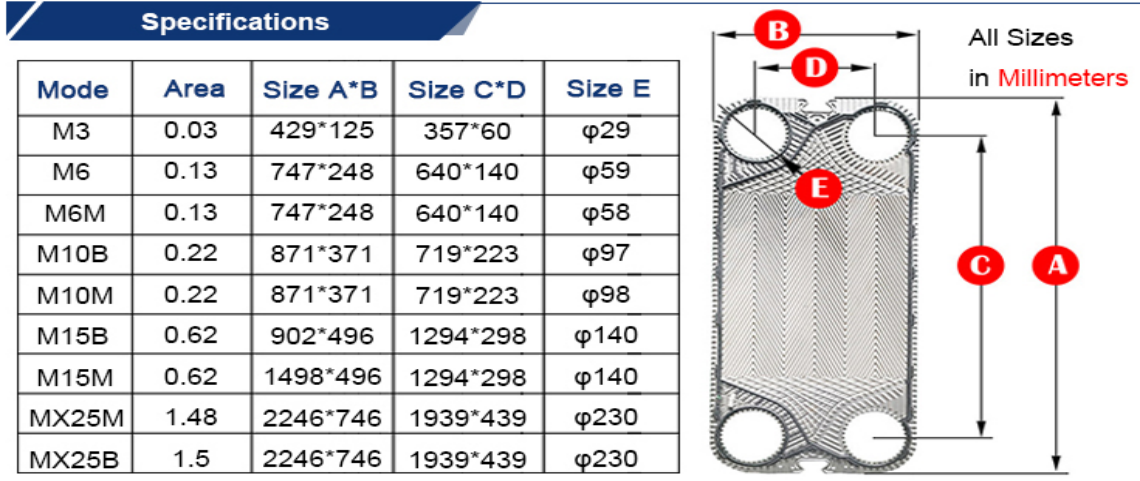

Material del marco | Acero al carbono/stell de acero inoxidable |
Material de placa | SS304, SS316L, Titanio, Smo254, Hastelloy C276 |
Espesor de la placa | 0.5 mm, 0.6 mm, 0.8 mm, 1 mm |
Material de la junta | NBR, EPDM, HNBR, HEPDM, Viton A, Viton G |
Presión de diseño | 1.0m/pa |
Presión de prueba | 1.25m/pa |
5. ¿Qué mantenimiento se requiere para un intercambiador de calor de placa?
Mantenimiento regular para un intercambiador de calor de placa incluye:
Limpieza: Retire cualquier ensuciamiento o depósito en las placas utilizando una limpieza adecuada Métodos, como la limpieza química o la limpieza mecánica.
Inspección de la junta: verifique el estado de las juntas y reemplácelas si se usa o dañan para garantizar el sellado adecuado.
Apretado: verifique periódicamente y apriete los pernos para mantener una compresión de placa adecuada.
Detección de fugas: monitoree cualquier signo de fuga y diríjalos de inmediato para evitar la pérdida de eficiencia.
Monitoreo de flujo y presión: verifique regularmente las tasas de flujo y los diferenciales de presión para garantizar un rendimiento óptimo.
Inspección general: realice inspecciones visuales para identificar cualquier signo de corrosión, erosión o daño mecánico.
6. ¿Cómo puedo lidiar con las fugas en un intercambiador de calor de placa?
Si se observa fugas en un intercambiador de calor de placa, tome los siguientes pasos:
Identifique la fuente de fuga: determine qué placa (s) o junta (s) están causando el problema.
Apretar Los pernos: verifique si los pernos que conectan las placas están correctamente apretado. Si está suelto, apriételos según las especificaciones del fabricante.
Reemplazar Juntas dañadas: si la fuga persiste, reemplace las juntas dañadas con nuevos de material y dimensiones compatibles.
Inspeccionar Placas por daño: examine las placas para ver cualquier signo de corrosión, erosión o daño mecánico. Reemplace las placas dañadas si es necesario.
Buscar Asistencia profesional: si el problema de fuga persiste o está más allá Su experiencia, consulte a un técnico profesional o al fabricante Para una mayor inspección y reparación.
7. ¿Cuáles son los diferentes materiales utilizados en los intercambiadores de calor de la placa?
Los intercambiadores de calor de la placa se pueden construir utilizando varios materiales, que incluyen:
Lámina Material: las opciones comunes incluyen acero inoxidable (SS304, SS316L), Titanio, Smo254 y Hastelloy C276. La elección depende de la compatibilidad con los fluidos, la temperatura y la resistencia a la corrosión requisitos.
Material de la junta: las juntas se realizan típicamente de materiales como NBR, EPDM, HNBR, HEPDM, Viton A o Viton G. The La selección se basa en factores como el rango de temperatura, químico resistencia y compatibilidad con fluidos.
8. ¿Se puede utilizar un intercambiador de calor de placa para el intercambio de calor líquido a líquido y líquido a vapor?
Sí, Los intercambiadores de calor de la placa se pueden usar tanto para líquido a líquido como para líquido como para líquidos como para líquidos como líquidos Intercambio de calor líquido a vapor. El diseño y la configuración del Las placas permiten una transferencia de calor eficiente en varias aplicaciones, incluyendo procesos de condensación, evaporación y vaporización.
Descripción del Producto:
El intercambiador de calor de la placa paralelo 70 para la refrigeración ofrecido por Shanghai Jiangxing Chemical Equipment Co., Ltd. es un intercambiador de calor altamente eficiente diseñado para transferir calor entre dos fluidos. Utiliza placas de metal que aumentan el área de superficie disponible para la transferencia de calor, lo que resulta en un mejor rendimiento del intercambio de calor. Este intercambiador de calor de la placa ofrece varias ventajas sobre los intercambiadores de calor convencionales, que incluyen alta eficiencia de transferencia de calor, baja pérdida de presión, estructura compacta, fácil ensamblaje y desmontaje, control de temperatura sensible, alta flexibilidad de funcionamiento y larga vida útil.
El material del marco de este intercambiador de calor está disponible en opciones de acero de carbono o acero inoxidable, proporcionando durabilidad y resistencia a la corrosión. Las opciones del material de la placa incluyen SS304, SS316L, Titanio, SMO254 y Hastelloy C276, lo que permite la compatibilidad con diversos fluidos y condiciones de funcionamiento. El grosor de la placa varía de 0.5 mm a 1 mm, ofreciendo flexibilidad en los requisitos de transferencia de calor. Los materiales de la junta como NBR, EPDM, HNBR, HEPDM, Viton A y Viton G se utilizan para garantizar un sellado confiable. La presión de diseño del intercambiador de calor es de 1.0 MPa, y sufre pruebas en 1.25 MPa para garantizar su integridad y rendimiento.
Preguntas frecuentes (relacionadas con intercambiadores de calor de placa):
¿Cómo funciona un intercambiador de calor de placa?
Un intercambiador de calor de placa funciona usando placas de metal para transferir el calor entre dos fluidos. Los fluidos fluyen a través de canales separados formados por los espacios entre las placas. A medida que los fluidos pasan a través de estos canales, el calor se intercambia a través de las placas, facilitada por la gran superficie proporcionada por las placas. Esta eficiente transferencia de calor ocurre sin contacto directo entre los fluidos, asegurando el funcionamiento sin contaminación.
¿Cuáles son las ventajas de usar un intercambiador de calor de placa?
Los intercambiadores de calor de la placa ofrecen varias ventajas sobre los intercambiadores de calor convencionales:
Alta eficiencia de transferencia de calor: la gran superficie de las placas permite un intercambio de calor eficiente.
Pérdida de baja presión: los pasajes de flujo de fluido en los intercambiadores de calor de la placa están diseñados para minimizar la caída de presión.
Estructura compacta: los intercambiadores de calor de la placa tienen una huella pequeña, haciéndolos eficientes en el espacio.
ENEMBLADO ESTACE EN MANTENER: El diseño modular de los intercambiadores de calor de la placa permite un fácil mantenimiento y limpieza.
Control de temperatura sensible: los intercambiadores de calor de la placa responden rápidamente a los cambios de temperatura, lo que permite un control preciso.
Alta flexibilidad de funcionamiento: los intercambiadores de calor de la placa pueden manejar una amplia gama de caudales y diferenciales de temperatura.
Vida larga: con el mantenimiento adecuado, los intercambiadores de calor de la placa pueden tener una larga vida útil.
3. ¿Cómo selecciono el intercambiador de calor de la placa correcta para mi aplicación?
Para seleccionar el intercambiador de calor de placa apropiado, considere factores como:
Tipos de fluidos y compatibilidad: elija un material de placa y material de junta adecuado para los fluidos que se procesan.
Requisitos de transferencia de calor: determine la tasa de transferencia de calor y la diferencia de temperatura deseadas.
Tasas de flujo y caída de presión: considere los caudales de los fluidos y la caída de presión permitida.
Restricciones de espacio: evalúe el espacio disponible para la instalación.
Mantenimiento y limpieza: considere la facilidad de desmontaje y limpieza para fines de mantenimiento.
Consulte con un fabricante o proveedor del intercambiador de calor para obtener orientación experta en la selección del intercambiador de calor de la placa adecuada para su aplicación específica.
Material del marco | Acero al carbono/stell de acero inoxidable |
Material de placa | SS304, SS316L, Titanio, Smo254, Hastelloy C276 |
Espesor de la placa | 0.5 mm, 0.6 mm, 0.8 mm, 1 mm |
Material de la junta | NBR, EPDM, HNBR, HEPDM, Viton A, Viton G |
Presión de diseño | 1.0m/pa |
Presión de prueba | 1.25m/pa |
5. ¿Qué mantenimiento se requiere para un intercambiador de calor de placa?
Mantenimiento regular para un intercambiador de calor de placa incluye:
Limpieza: Retire cualquier ensuciamiento o depósito en las placas utilizando una limpieza adecuada Métodos, como la limpieza química o la limpieza mecánica.
Inspección de la junta: verifique el estado de las juntas y reemplácelas si se usa o dañan para garantizar el sellado adecuado.
Apretado: verifique periódicamente y apriete los pernos para mantener una compresión de placa adecuada.
Detección de fugas: monitoree cualquier signo de fuga y diríjalos de inmediato para evitar la pérdida de eficiencia.
Monitoreo de flujo y presión: verifique regularmente las tasas de flujo y los diferenciales de presión para garantizar un rendimiento óptimo.
Inspección general: realice inspecciones visuales para identificar cualquier signo de corrosión, erosión o daño mecánico.
6. ¿Cómo puedo lidiar con las fugas en un intercambiador de calor de placa?
Si se observa fugas en un intercambiador de calor de placa, tome los siguientes pasos:
Identifique la fuente de fuga: determine qué placa (s) o junta (s) están causando el problema.
Apretar Los pernos: verifique si los pernos que conectan las placas están correctamente apretado. Si está suelto, apriételos según las especificaciones del fabricante.
Reemplazar Juntas dañadas: si la fuga persiste, reemplace las juntas dañadas con nuevos de material y dimensiones compatibles.
Inspeccionar Placas por daño: examine las placas para ver cualquier signo de corrosión, erosión o daño mecánico. Reemplace las placas dañadas si es necesario.
Buscar Asistencia profesional: si el problema de fuga persiste o está más allá Su experiencia, consulte a un técnico profesional o al fabricante Para una mayor inspección y reparación.
7. ¿Cuáles son los diferentes materiales utilizados en los intercambiadores de calor de la placa?
Los intercambiadores de calor de la placa se pueden construir utilizando varios materiales, que incluyen:
Lámina Material: las opciones comunes incluyen acero inoxidable (SS304, SS316L), Titanio, Smo254 y Hastelloy C276. La elección depende de la compatibilidad con los fluidos, la temperatura y la resistencia a la corrosión requisitos.
Material de la junta: las juntas se realizan típicamente de materiales como NBR, EPDM, HNBR, HEPDM, Viton A o Viton G. The La selección se basa en factores como el rango de temperatura, químico resistencia y compatibilidad con fluidos.
8. ¿Se puede utilizar un intercambiador de calor de placa para el intercambio de calor líquido a líquido y líquido a vapor?
Sí, Los intercambiadores de calor de la placa se pueden usar tanto para líquido a líquido como para líquido como para líquidos como para líquidos como líquidos Intercambio de calor líquido a vapor. El diseño y la configuración del Las placas permiten una transferencia de calor eficiente en varias aplicaciones, incluyendo procesos de condensación, evaporación y vaporización.
Los intercambiadores de calor de las placas se han utilizado ampliamente en calefacción central, alimentos, maquinaria, metalurgia, la industria petroquímica y los barcos, y se han convertido en el principal equipo de intercambio de calor en proyectos de calefacción central urbano. Para garantizar el funcionamiento normal del intercambiador de calor de la placa y prolongar la vida útil de los componentes clave, es especialmente importante comprender las fallas del intercambiador de calor de la placa, sus causas y métodos de tratamiento. La siguiente es una descripción de cómo lidiar con el intercambiador de calor cuando la caída de presión es demasiado grande.
Los intercambiadores de calor de las placas se pusieron por primera vez en la producción comercial en la década de 1930 y ahora se utilizan cada vez más en los proyectos de suministro de agua, calefacción y aire acondicionado en edificios industriales y civiles. La selección correcta de los intercambiadores de calor de la placa puede garantizar la implementación y el uso suaves del proyecto. Aquí presentamos cómo seleccionar el intercambiador de calor.
Con un uso creciente, la eficiencia de transferencia de calor del intercambiador de calor inevitablemente se verá afectada, lo que afectará el funcionamiento normal. Hay muchas razones para la baja eficiencia de transferencia de calor de los intercambiadores de calor de las placas. Porque todos sabemos que la eficiencia de transferencia de calor del intercambiador de calor de la placa es muy alta, y esta es una de las razones por las cuales las personas a menudo lo eligen. Hoy discutiremos este tema.
Incluso un intercambiador de calor de placa puede tener problemas durante el transcurso de un año y requiere mantenimiento, especialmente sus sellos, para ver si se ha aflojado.
El intercambiador de calor de la placa es un nuevo tipo de intercambiador de calor de alta eficiencia hecho de láminas de metal con ciertas formas corrugadas apiladas una encima de la otra. Se forma un canal rectangular delgado entre las diversas placas, y el calor se intercambia a través de las placas. El intercambiador de calor de la placa es un equipo ideal para el intercambio de calor líquido a líquido y líquido a vapor.
Los intercambiadores de calor son dispositivos utilizados para transferir el calor de un fluido caliente a un fluido frío para cumplir con los requisitos de proceso especificados y son una aplicación industrial de la transferencia de calor convectiva y la conducción de calor. Los intercambiadores de calor se pueden clasificar de diferentes maneras. Su proceso de operación se puede dividir en tres categorías principales: almacenamiento entre paredes, híbridos y de calor. De acuerdo con su superficie, la compacidad se puede dividir en dos categorías: compacto y no compacto. A continuación, aprendamos sobre la historia del desarrollo del intercambiador de calor.
